低壓封閉母線槽的性能及空間布置

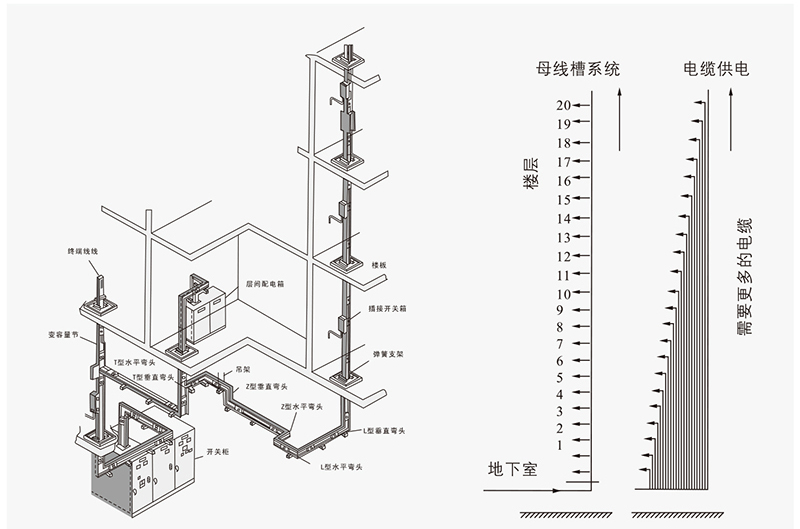

右圖為傳統的電纜供電方法，每層樓面都需要單獨放線，需要很多電纜。
左圖為母線供電方法，只要使用單一的中心母線槽系統，即可為每層樓面供電。
1概述
母線槽系列產品，是現代化企業、高層建筑及其它各種需大電流場所最為理想的輸配電設備。具有傳輸容量大、線路損耗小、短路強度高、散熱性能好，其緊湊的結構和通用互換性可使用戶的線路變更、擴展、分支更為方便、靈活。
2適用范圍
適用于額定工作電壓660V以下，頻率50(60)Hz， 額定電流16A- 5000A的，三相三線、三相四線、三相五線的供配電系統。
3符合標準
1. GB4208- 1993 外殼防護等級
2. GB/T5585.1-2005 電工用銅、鋁及其合金母線第一部分:銅和銅合金母線
3. GB/T5585.2- 2005 電工用銅、鋁及其合金母線第一部分:鋁和鋁合金母線
4. GB/T2059- 2000 銅及銅合金帶材
5. GB7251.1- 2005 低壓成套開關設備和控制設備
第一部分:型式試驗和部分型式試驗成套設備
6. GB7251.2- 2006 低壓成套開關設備和控制設備
第二部分:對母線干線系統(母線槽)的特殊要求
7. GB/T14048. 1-2000 低壓開關設備和控制設備總則
8. JB/T3085- 1999 電力傳動控制裝置的產品包裝與運輸規程.
9. JB/T3752.1- 1999 低壓成套開關設備和控制設備產 品型號編制辦法
第一部分:低壓成套開關設備
10. JB8511- 1996 空氣絕緣母線干線系統(空氣絕緣母線)
11. JB/T9662- 1996 密集絕緣母線干線系統(密集絕緣母線)
12. Q/(GZ)ABC7- 2006 銅覆鋁母線
4主要技術參數
4.1額定電壓: 220V. 380V、660V
4.2額定頻率: 50Hz(或60Hz);
4.3額定電流: 16、25、40、63、80、100、 200、250、400、630、 800、 1000、1250.、1600、2000、2500、3150、4000、5000(A);
4.4絕緣電阻:每個母線槽單元的相與相及相與外殼之間，在正常使用條件下的絕緣電阻值不小于20MQ。
4.5 絕緣強度:能承受表1的耐受試驗電壓; 表1
|
額定絕緣電壓U， |
試驗電壓( 方均根值) |
|
U,≤60 |
1000 V/min |
|
60 |
2000 V/min |
|
300 < U,≤690 |
2500 V/min |
4.6短路強度:能承受表2的短時耐受電流及短時耐受電流峰值和相對應的功率因數。 表2
|
母線槽額定工作電流(A) |
63~125A |
160~ 250A |
315A~ 400A |
500A~ 1600A |
2000A~ 5000A
|
|
額定短時耐受電流值(KA)
|
lcw≤5
|
5< lcw≤10 |
10< Icw≤20 |
20< Icw≤50.
|
50< Icw≤90
|
|
功率因數(cos?)
|
0.7
|
0.5
|
0.3
|
0.25
|
0.2
|
|
峰值系數(n)
|
1.5 |
1.7
|
2.0
|
2.1
|
2.2 |
說明:Icw值應根據不同電流等級來確定相對應的短時耐受電流值。
4.7 電氣間隙及爬電距離(見表3)。 表3
|
額定絕緣電壓U, |
電氣間隙mm |
爬電距離mm |
||
|
≤63A |
> 63A |
≤63A |
>63A |
|
|
U,≤60 |
3
|
5
|
3
|
5
|
|
60
|
5 |
6 |
6 |
8 |
|
300 <∪,≤690
|
8 |
10 |
10 |
12 |
4.8母線槽防護等級對照表
|
防護等級. |
防護等級說明 |
|
IP20
|
防止直徑不小于12.5mm的固體異物進入，無防水作用。 |
|
IP30
|
防止直徑不小于2.5mm的固體異物進入，無防水作用。 |
|
IP40
|
防止直徑不小于1.0mm的固體異物進入，無防水作用。 |
|
IP43 |
防止直徑不小于1.0mm的固體異物進入，防淋水，各垂直面在60°范圍內 淋水，無有害影響。 |
|
IP52
|
防塵、外殼的各垂直面在15°范圍內傾斜時，垂直滴水應無有害影響。 |
|
IP54
|
防塵、防濺水，向外殼各方向濺水無有害影響。 |
|
IP66
|
塵密，無灰塵進入，防強烈噴水，對外殼各個方向強烈噴水無有害影響。 |
|
IP67 |
塵密，無灰塵進入，防短時間浸水影響，浸入規定壓力的水中經規定時間后, 外殼進水量不致達有害程度。 |
4.9 母線槽的結構、外形尺寸及各類母線槽相關的技術參數見各型號圖表。
5系統組成單元
1.直線形母線單元

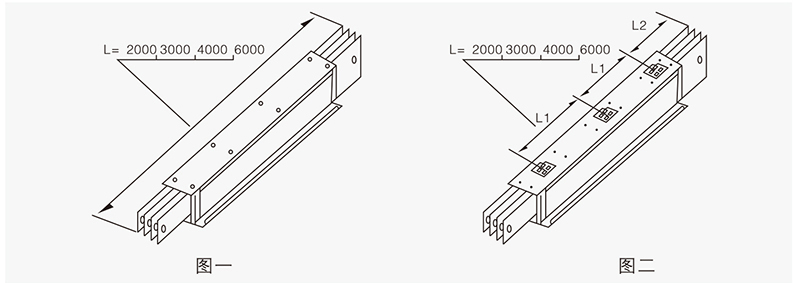

A.不帶分接裝置的直線型母線單元。見圖一
B.帶分接裝置的直線型母線單元，每段設有分線口，與插接箱配套使用，以分配電力負荷,分線口的數量及位置由用戶設定。見圖二

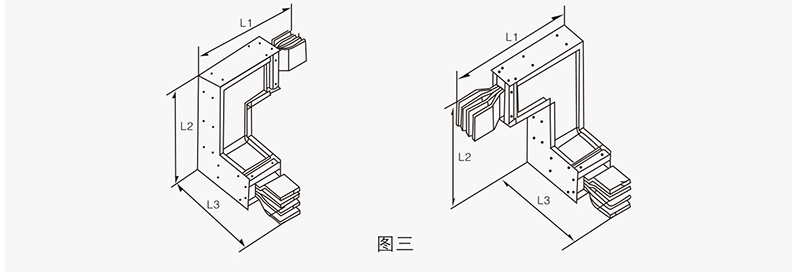

2.特殊彎頭(復合彎頭)見圖三
用于在較小的空間范圍內同時進行水平及垂直方向的連接L1xL2xL3=500x500x500mm

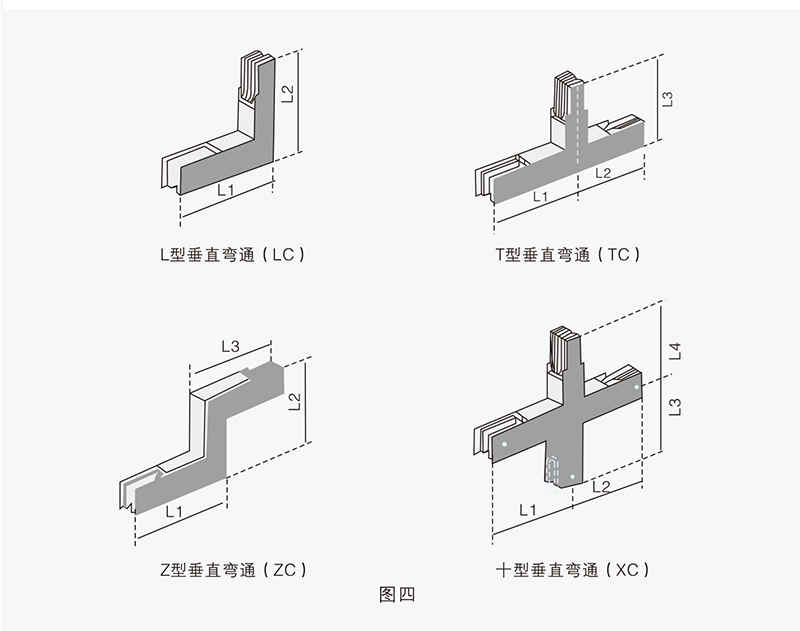

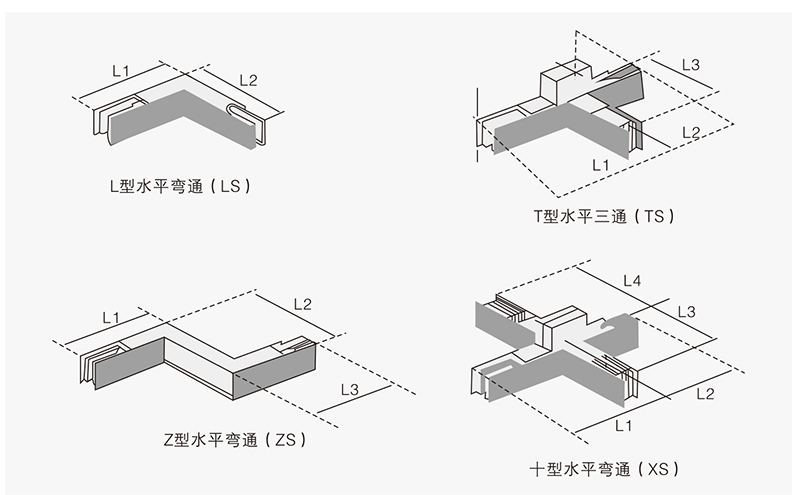

3.各類常用彎頭(見圖4)
備有供水平及垂直連接的L型、T型、Z型和十字型四類八種，用于水平及垂直配電線的連接及改變母線走向。
|
額定電流(A) |
標準長度L1xL2xL3xL4 |
|
100A ~ 5000A |
500x500x500x500 |
4.始端母線單元

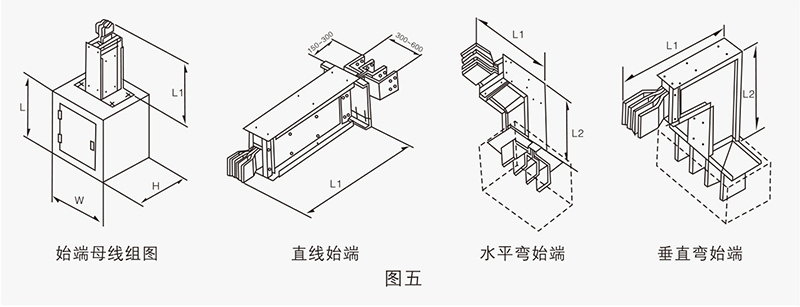

始端母線與始端進線箱配套組成母線槽與電纜、配電柜、變壓器的連接件(圖五)作用于母線槽的電源輸入或輸出端，始端母線分:直線始端，水平彎始端，垂直彎始端。始端進線箱外形尺寸W×H視用戶的電器設備尺寸而定。見圖五
5.變?nèi)菽妇€單元

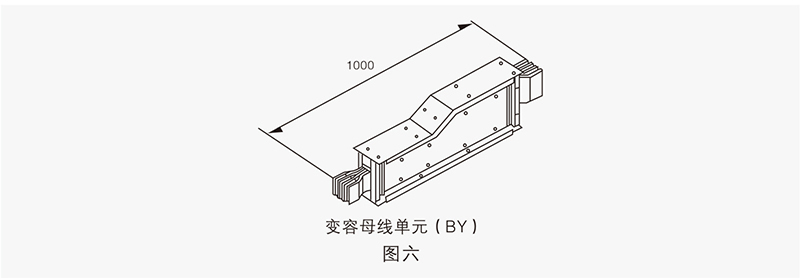

變?nèi)菽妇€主要用于同一系統中不同額定電流單元的連接，以使整個母線槽系統更加經濟實用。其標準長度為1000mm,也可根據用戶要求定制尺寸。見圖六
6. 膨脹、沉降母線單元

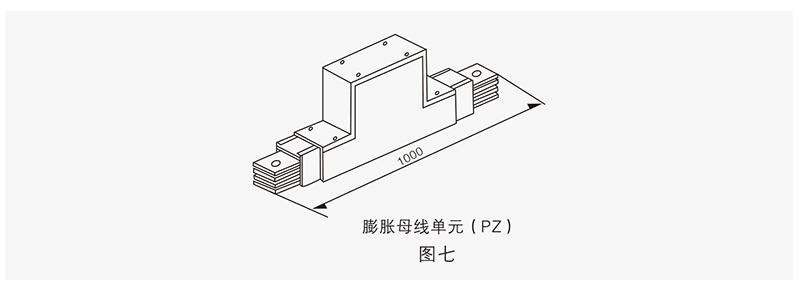

膨脹、沉降母線單元用來吸收由于熱脹冷縮等產生的母線槽軸向變化量。建議凡母線槽直線連接長滿80m時，應設置一個。見圖七
7.插接開關箱
插接開關箱用于從母線干線上方引電源分路，是使用較為頻繁的分線裝置,箱內裝有斷路器或熔斷器，其最大分接電源，以斷路器而定。按用戶要求，插接箱可分為箱內手動操作、箱外手動(手動操作機構)操作和箱外遠距離電動(電動操作機構)操作等。

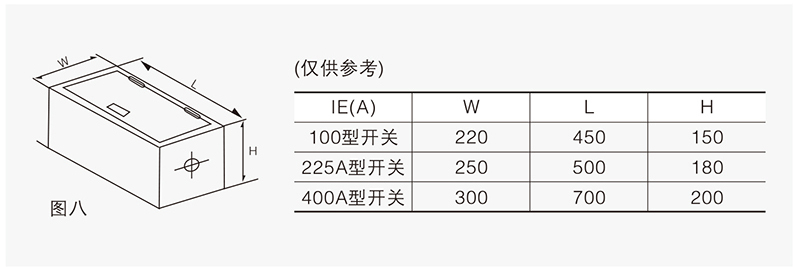

插接箱的插腳兩側同時用兩塊65錳彈簧鋼片進行輔助夾緊，故可確保插撥200次以上仍能正常工作。其外形尺寸見圖八。
6母線槽系統組成單元表示代號
母線槽系統組成單元表示代號(見表4)及相線表示(見表5) 表4
|
功能單元名稱 |
代號 |
功能單元名稱 |
代號 |
功能單元名稱 |
代號 |
|
直線段(不帶插接口) |
B |
T型水平三通 |
Ts |
十字型垂直彎通 |
Xc |
|
直線段(帶1個插接口) |
B1 |
T型垂直三通 |
Tc |
變?nèi)菽妇€單元 |
BY |
|
始端母線 |
S |
Z型水平彎通 |
Zs |
膨脹母線單元 |
Pz |
|
L型水平彎通 |
Ls |
Z型垂直彎通 |
Zc |
始端進線箱 |
Sz |
|
L型垂直 彎通 |
Lc |
十字水平彎通 |
Xs |
終端盒 |
Z |
|
線制 |
代號 |
|
|
三相三線 |
III |
|
|
三相四線 |
IV |
|
|
三相五線 |
V |
|
